Orientez vos données dans la bonne direction

Les réseaux de communication industriels sont l'épine dorsale de la numérisation

Les communications entre les machines et les systèmes se développent rapidement. Les réseaux servent de bouée de sauvetage pour les flux de données. Pour garantir une numérisation réussie, vous devez disposer d'une technologie de réseau puissante et fiable. Vous devez vous demander si le réseau de communication est suffisamment puissant pour faire face à l'augmentation des applications et découvrir les conditions préalables à la mise en réseau fiable d'une combinaison d'appareils classiques et/ou numériques. Enfin, vous devez savoir si l'application est prête pour les futures avancées en matière de communication de données.

La conception, la planification et la mise en œuvre de réseaux de communication industriels nécessitent une connaissance approfondie de la technologie de l'automatisation et prennent en considération les principales exigences en matière de mise en réseau des données - fiabilité, ouverture et flexibilité.

Murrelektronik sait que ce n'est pas seulement la capacité à fournir des composants, qui vont desswitches de base jusqu'à la toute dernière technologie POE et les câbles pour les connecter, qui compte, mais aussi la capacité à fournir une assistance et des conseils pour aider nos partenaires à optimiser le flux de données tout en réduisant leurs efforts de câblage.

Le partage des connaissances, la présentation des options (y compris leurs avantages et inconvénients) et l'explication du "point d'utilisation" des composants permettent de voir les réseaux industriels dans leur ensemble et mettent en évidence la valeur ajoutée de la solution choisie.

Mise en réseau du système par rapport à la mise en réseau requise

Les installations de production actuelles doivent être flexibles et faciles à modifier. Par conséquent, la conception de la topologie du réseau est essentielle pour garantir la fiabilité fonctionnelle des machines et des systèmes en matière de données et pour s'assurer qu'elle est conforme aux exigences actuelles. Il est également important de vérifier le concept de redondance des connexions par une segmentation continue et un accès illimité aux réseaux de niveau supérieur.

En plus d'être ouverts et flexibles, les réseaux industriels doivent être conçus pour correspondre à l'application. Des facteurs individuels sélectionnés par les utilisateurs finaux, tels que la durabilité numérique et les diagnostics améliorés, déterminent la topologie de réseau appropriée.

Les switches sont le capitaine de votre réseau

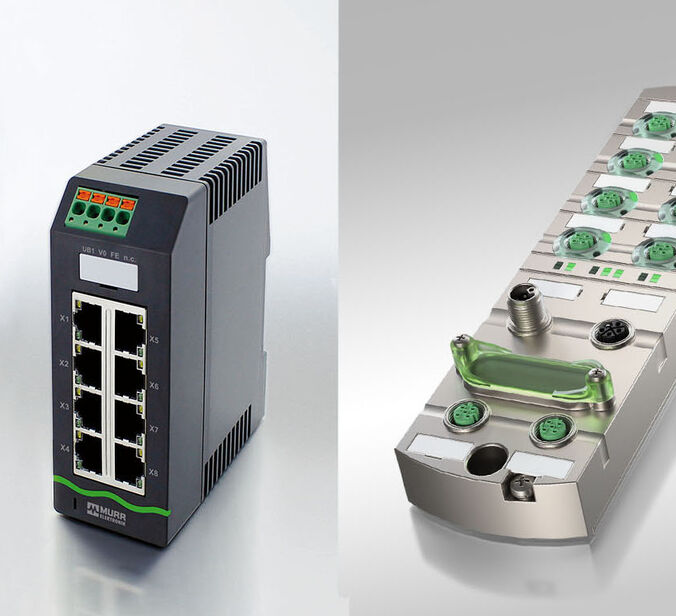

Les composants d'infrastructure intelligents - en abrégé, les switches - lisent les données entrantes et les transmettent au dispositif approprié. La performance du réseau dépend de la performance des switches. Le choix entre les switches manageables, ou non manageables dépend du besoin et du fonctionnement de l'appareil.

Les switches non manageables offrent de nombreuses options en matière de configuration des ports et des dispositifs. Ils remplissent des fonctions importantes pour l'analyse des erreurs, le diagnostic du réseau et les mécanismes de redondance. Les swicthes optimisent la transmission des données, facilitent l'installation et réduisent les coûts globaux. Leur utilisation dans une topologie de réseau offre des options qui peuvent être optimisées en fonction de l'objectif visé.

Les switches manageables, en revanche, offrent des possibilités étendues en matière de configuration des ports et des dispositifs. Ils assument des fonctions importantes pour l'analyse des erreurs, le diagnostic du réseau et les mécanismes de redondance. Ces switches optimisent la transmission des données mais augmentent l'effort de configuration et donc les coûts globaux. Toutefois, leur utilisation dans un réseau offre des avantages qui permettent un meilleur contrôle, y compris lorsqu'un accès à distance est nécessaire.

Tous les yeux sont tournés vers les réseaux industriels !

Les six scénarios ci-dessous montrent COMMENT et OÙ les bons switches peuvent améliorer un réseau industriel. Dans ces exemples, Murrelektronik montre comment la gestion du trafic de données à l'aide de switches offre des possibilités d'utiliser la bonne technologie pour trouver la bonne solution, au bon prix.

En examinant des facteurs tels que la décentralisation et en utilisant une approche de système complet, pour laquelle Murrelektronik propose des options individualisées, la connaissance des connexions de machines d'une entreprise peut s'accroître en même temps que l'efficacité de son réseau. Optimisez vos réseaux industriels - avec une technologie d'installation personnalisée !

Avant

L'utilisation de la technologie Profibus classique présente l'inconvénient que Profibus n'est plus entièrement pris en charge et qu'il ne fonctionne que dans une topologie de ligne. En outre, l'utilisation de longs câbles de bus de terrain peut entraîner des dépannages importants au sein du réseau de bus. Parmi les autres inconvénients, citons les résistances de terminaison requises (qui peuvent être une source d'erreur fréquente), le manque de services informatiques intégrés et l'adressage rigide des switches DIP.

Après

ProfiNet est une topologie ouverte qui supporte différents arrangements (étoile/arbre/etc.). ProfiNet est basé sur un standard Ethernet industriel pour la transmission de données et permet non seulement la connexion du niveau terrain mais garantit également une combinaison avec des fonctions informatiques industrielles. Aucune résistance de terminaison n'est nécessaire.
En outre, ProfiNet réduit les temps d'installation et d'arrêt grâce à la gestion automatique de la topologie. Les appareils ProfiNet sont "plug and play". Ils peuvent être facilement installés ou remplacés dans la topologie et sont automatiquement programmés par le contrôleur - aucune configuration n'est nécessaire.

Avantages

Structure du système très flexible, ouverture de la norme ProfiNET tournée vers l'avenir, débit de données élevé, diagnostics étendus, perspective TSN.

Applications

Toute industrie utilisant Profibus ; robots avec changeurs d'outils, lignes de transfert automobiles, construction mécanique, machines-outils.

Conclusion

Les réseaux intelligents utilisent le protocole ProfiNet de pointe pour la configuration, la maintenance et le dépannage. Les anciens systèmes ProfiBus sont obsolètes et ne sont plus pris en charge ou mis à jour.

Retour à la vue d'ensemble

Avant

La modernisation/rééquipement d'une machine pose des défis, notamment en ce qui concerne les composants et les ports supplémentaires.

Après

Une analyse appropriée du système garantit une mise en réseau optimale des machines existantes avec de nouveaux composants. Des redondances peuvent être ajoutées et le processus de connexion normalisé pour faciliter la configuration des machines.

Avantages

Les machines sont mises à jour de manière appropriée afin de garantir que les besoins en données correspondent aux attentes et aux budgets des clients. Cela peut inclure une (re)commande de la technologie d'installation et une analyse coûts-avantages et des systèmes.

Application

Mise à niveau des machines par le renouvellement et/ou l'arrêt de la technologie dans tout secteur

Conclusion

Une mise en réseau appropriée permet de moderniser les machines et la collecte de données dans l'environnement de production existant.

Retour à la vue d'ensemble

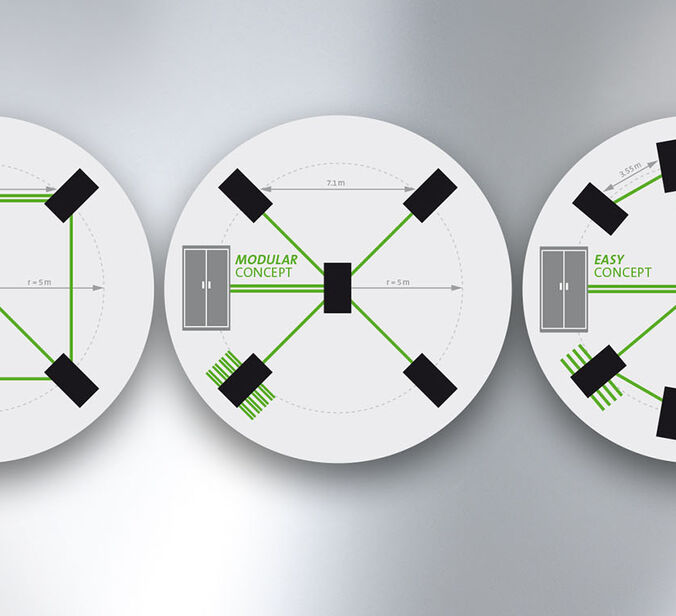

Avant

La norme consiste à intégrer des switches IP20 dans l'armoire de commande. Si une version décentralisée est nécessaire, une armoire de commande externe est équipée d'un switch IP20.

Après

Des switches décentralisés avec un indice IP approprié sont installés au niveau du processus qui amène le réseau et les périphériques d'E/S sur le terrain. Cela permet de réduire considérablement l'espace, le câblage et les coûts d'installation.

Avantages

La rationalisation de l'infrastructure Ethernet industriel et la réduction des efforts et des coûts de câblage qui en découle permettent de réaliser des économies globales au niveau de l'installation. Les topologies deviennent plus simples et plus claires et permettent des temps de mise en service plus rapides.

Application

Logistique, lignes de production, grandes usines (emballage, ateliers de peinture, grues), véhicules guidés automatisés, construction mécanique classique

Conclusion

Des connexions de machines décentralisées et à coût optimisé selon les besoins.
